Trin 6: QRS morfologi
QRS kompleks analyse
Vurder for:
- Patologiske Q-bølger (infarkt)

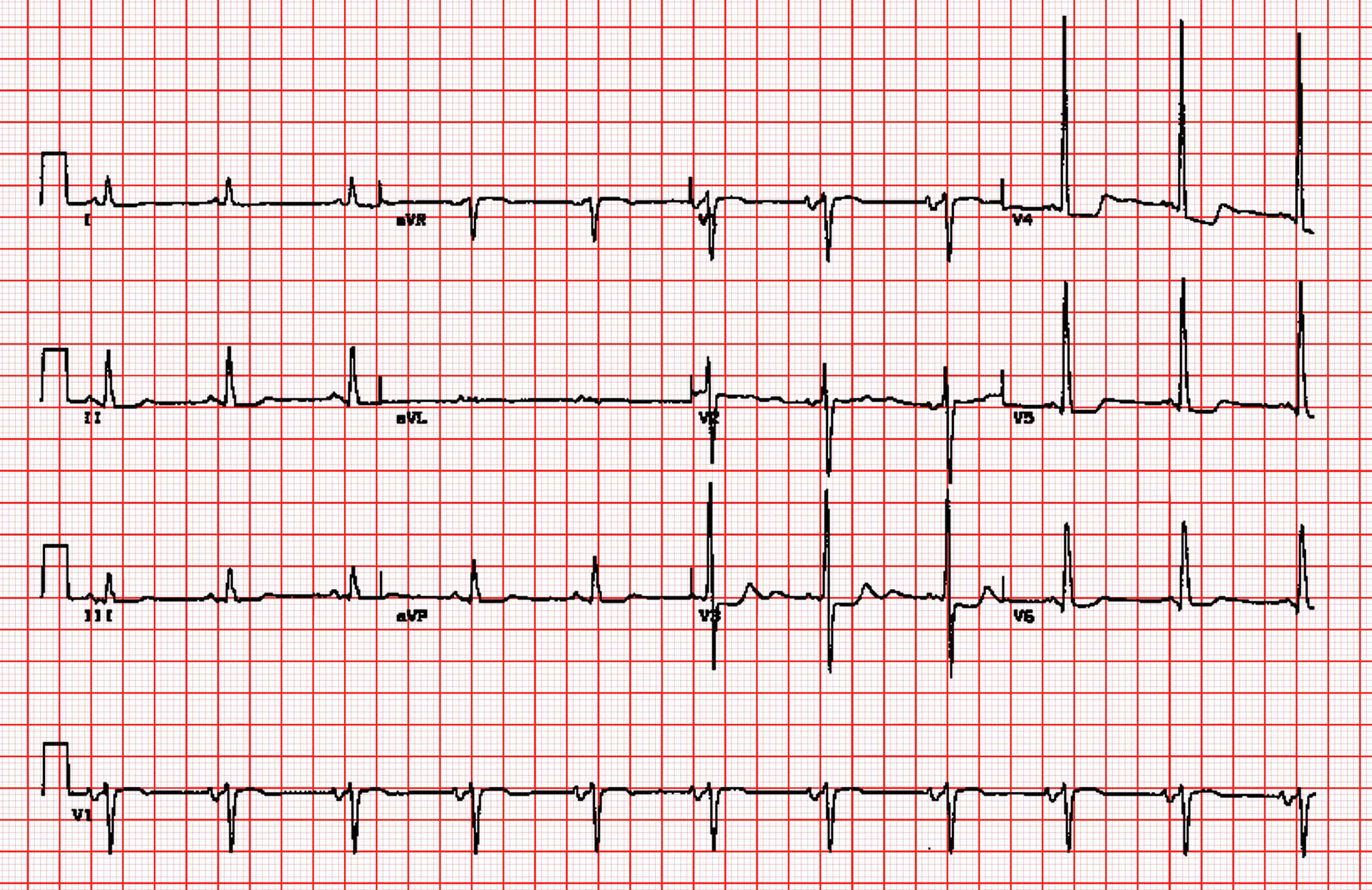

- Ventrikelhypertrofi (voltagetegn)
- Mikrospænding (QRS under 5mm)
- Ledningsforsinkelse (QRS over 120ms)
- Normal R-progression
Normal værdi
QRS under 120 ms
Patologiske Q-bølger
- Mindst 1 mm dybde
- Mindst 25% af R-bølgens amplitude
- Mindst 0,04 sekunder bred
- Tilstede i 2+ tilstødende ledninger
= Tegn på tidligere infarkt
Grenblok
LBBB
QRS over 120ms, bred S i V1
RBBB
QRS over 120ms, rsR i V1
